  当前位置：首页 → 产品展示 → 仪表阀门管件类 → 仪表安装管件

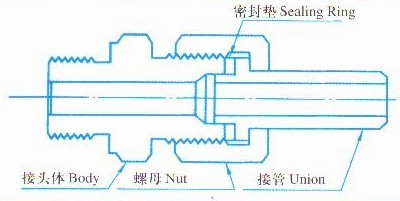

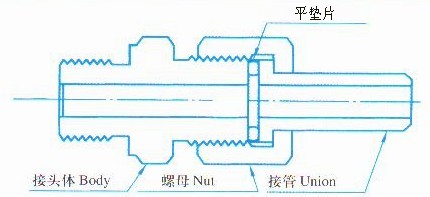

YZG5 对焊压垫式管件头
YZG5 对焊压垫式管件头






对焊压垫密封管件头，配用钢管的规格要求比较灵活，与管道焊接后，具有连接牢靠、密封性能好等特点，因而在炼油、化工、轻工、纺织、国防、冶金、航空、船舶等系统中被广泛采用；亦适用于各种机械工程、机床设备等液压传动管路。



YZG5 焊接式管接头：

本系列产品种类多，规格齐全，欢迎选用。
性能规范：
□适用介质：油、水、气等非腐蚀性或腐蚀性介质
□适用温度：由使用介质和选用垫片而定t≤450℃
□制造材料：20#，35#，1Crl8Ni9Ti,0Crl8Ni-12M02Ti, 316L
□配管要求：￠6—￠50普通级精度无缝钢管

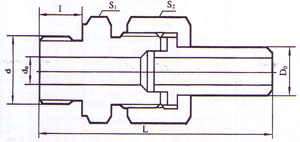

YZG5-1直通终端接头
 Extreme Straight-through Sleeve
d
Do

do

L
I
S1
S2
代号Code
M10*1
6
3
49
9
14
17
YZG5-1   M10*1-ф6
M10*1
10
4
55
9
17
19
YZG5-1   M10*1-ф10
M14*1.5
10
6
59
12
19
19
YZG5-1   M14*1.5-ф10
M14*1.5
14
8
66
12
24
27
YZG5-1   M14*1.5-ф14
M18*1.5
14
10
70
14
27
27
YZG5-1   M18*1.5-ф14
M18*1.5
18
10
78
14
30
32
YZG5-1   M18*1.5-ф18
M22*1.5
18
12
78
14
32
32
YZG5-1   M22*1.5-ф18
M22*1.5
22
12
79
14
32
36
YZG5-1   M22*1.5-ф22
M27*1.5
22
15
83
16
36
36
YZG5-1   M27*2-ф22
M27*1.5
28
17
88
16
41
41
YZG5-1   M27*2-ф28
M33*2
28
20
88
16
41
41
YZG5-1   M33*2-ф28
M33*2
34
22
95
16
46
50
YZG5-1   M33*2-ф34
M42*2
34
25
101
18
55
50
YZG5-1   M42*2-ф34
M42*2
42
28
105
18
55
60
YZG5-1   M42*2-ф42
M48*2
42
32
107
20
60
60
YZG5-1   M48*2-ф42
M48*2
50
40
115
20
65
70
YZG5-1   M48*2-ф50

M10*1
6
3
81
41
14
17
YZG5-1J   M10*1-ф6
M10*1
10
4
90
44
17
19
YZG5-1J   M10*1-ф10
M14*1.5
10
6
94
47
19
19
YZG5-1J   M14*1.5-ф10
M14*1.5
14
8
103
55
24
27
YZG5-1J   M14*1.5-ф14
M18*1.5
14
10
113
57
27
27
YZG5-1J   M18*1.5-ф14
M18*1.5
18
10
121
59
30
32
YZG5-1J   M18*1.5-ф18
M22*1.5
18
12
121
59
32
32
YZG5-1J   M22*1.5-ф18
M22*1.5
22
12
126
60
32
36
YZG5-1J   M22*1.5-ф22
M27*1.5
22
15
130
64
36
36
YZG5-1J   M27*2-ф22
M27*1.5
28
17
142
70
41
41
YZG5-1J   M27*2-ф28
M33*2
28
20
142
70
41
41
YZG5-1J   M33*2-ф28
M33*2
34
22
160
81
46
50
YZG5-1J   M33*2-ф34
M42*2
34
25
166
83
55
50
YZG5-1J   M42*2-ф34
M42*2
42
28
174
90
55
60
YZG5-1J   M42*2-ф42
M48*2
42
32
181
92
60
60
YZG5-1J   M48*2-ф42
M48*2
50
40
193
98
65
70
YZG5-1J   M48*2-ф50

YZG5-2直通终端锥管接头
 Extreme Straight-through Connector for conical pipe
d
Do

do

L
I
S1
S2
代号Code
Z1/8〃
10
6
56
9
19
19
YZG5-2   Z1/8〃-ф10
Z1/4〃
14
8
65
11
24
27
YZG5-2   Z1/4〃-ф14
Z3/8〃
18
10
72
12
30
32
YZG5-2   Z3/8〃-ф18
Z1/2〃
22
15
79
15
36
36
YZG5-2   Z1/2〃-ф22
Z3/4〃
28
20
86
17
41
41
YZG5-2   Z3/4〃-ф28
Z1〃
34
25
99
19
50
50
YZG5-2   Z1〃-ф34
Z1 1/4〃
42
32
108
22
60
60
YZG5-2   Z1 1/4〃-ф42
Z1 1/2〃
50
40
118
23
65
70
YZG5-2   Z1 1/2〃-ф50

Z1/8〃
10
6
73
25
19
19
YZG5-2J   Z1/8〃-ф10
Z1/4〃
14
8
90
29
24
27
YZG5-2J   Z1/4〃-ф14
Z3/8〃
18
10
95
33
30
32
YZG5-2J   Z3/8〃-ф18
Z1/2〃
22
15
100
35
36
36
YZG5-2J   Z1/2〃-ф22
Z3/4〃
28
20
110
39
41
41
YZG5-2J   Z3/4〃-ф28
Z1〃
34
25
128
48
50
50
YZG5-2J   Z1〃-ф34
Z1 1/4〃
42
32
139
52
60
60
YZG5-2J   Z1 1/4〃-ф42
Z1 1/2〃
50
40
151
56
65
70
YZG5-2J   Z1 1/2〃-ф50

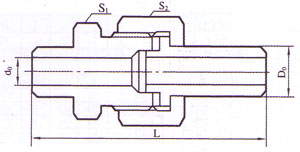

YZG5-3直通中间接头
 Straight-through Intgermediate Connector




Do

do

L
S1
S2
代号Code
6
3
48
14
17
YZG5-3   ф6
10
6
54
19
19
YZG5-3   ф10
14
8
66
24
27
YZG5-3   ф14
18
10
72
32
32
YZG5-3   ф18
22
15
77
36
36
YZG5-3   ф22
28
20
85
41
41
YZG5-3   ф28
34
25
96
50
50
YZG5-3   ф34
42
32
106
60
60
YZG5-3   ф42
50
40
115
70
70
YZG5-3   ф50

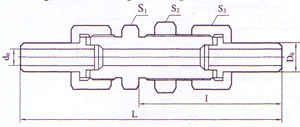

YZG5-4直通穿板接头
Through-board Straight through Sleeve


Do

do

L
I
S1
S2
S3
代号Code
6
3
98
58
17
17
17
YZG5-4   ф6
10
6
110
64
19
22
19
YZG5-4   ф10
14
8
125
71
27
30
27
YZG5-4   ф14
18
10
137
76
32
36
32
YZG5-4   ф18
22
15
145
80
36
41
36
YZG5-4   ф22
28
20
155
85
41
50
41
YZG5-4   ф28
34
25
172
90
50
55
50
YZG5-4   ф34
42
32
186
100
60
65
60
YZG5-4   ф42
50
40
202
109
70
75
70
YZG5-4   ф50


YZG5-5压力表直通接头
Manometer Straight-through Sleeve


d
Do

do

L
S
代号Code
M14*1.5
6
3
28
17
YZG5-5   M14*1.5-ф6
M20*1.5
14
8
38
27
YZG5-5   M20*1.5-ф14
G1/2〃
14
8
38
27
YZG5-5   G1/2〃-ф14

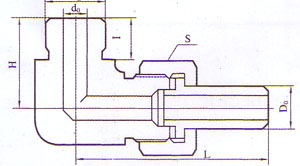

YZG5-6弯通终端接头
Extreme Elbow Pipe Connector


d
Do

do

H
I
L
S
代号Code
M10*1
10
6
20
9
50
19
YZG5-6   M10*1-ф10
M14*1.5
14
8
23
12
60
27
YZG5-6   M14*1.5-ф14
M18*1.5
18
10
30
14
68
32
YZG5-6   M18*1.5-ф18
M22*1.5
22
15
35
14
71
36
YZG5-6   M22*1.5-ф22
M27*2
28
20
37
16
82
41
YZG5-6   M27*2-ф28
M33*2
34
25
40
16
92
50
YZG5-6   M33*2-ф34
M42*2
42
32
47
18
106
60
YZG5-6   M42*2-ф42
M48*2
50
40
54
20
115
70
YZG5-6   M48*2-ф50


YZG5-7弯通终端锥管接头
Conical Pipe Connector for Elbow Pipe Extreme


d
Do

do

H
I
L
S
代号Code
Z1/8〃
10
6
20
9
51
19
YZG5-7   Z1/8〃-ф10
Z1/4〃
14
8
22
11
60
27
YZG5-7   Z1/4〃-ф14
Z3/8〃
18
10
28
12
68
32
YZG5-7   Z3/8〃-ф18
Z1/2〃
22
15
36
15
73
36
YZG5-7   Z1/2〃-ф22
Z3/4〃
28
20
38
17
82
41
YZG5-7   Z3/4〃-ф28
Z1〃
34
25
43
19
91
50
YZG5-7   Z1〃-ф34
Z1 1/4〃
42
32
51
22
105
60
YZG5-7   Z1 1/4〃-ф42
Z1 1/2〃
50
40
57
23
115
70
YZG5-7   Z1 1/2〃-ф50


YZG5-8弯通中间接头
Elbow Pipe Intermediate Connector


Do

do

L
I
H
S
代号Code
6
6
17
2
40
17
YZG5-5   ф6
10
10
20
2
47
19
YZG5-5   ф10
14
14
25
2
57
27
YZG5-5   ф14
18
18
29
2
66
32
YZG5-5   ф18
22
22
32
2
69
36
YZG5-5   ф22
28
28
36
2
77
41
YZG5-5   ф28
34
34
41
2
87
50
YZG5-5   ф34
42
42
48
3
98
60
YZG5-5   ф42
50
50
55
3
109
70
YZG5-5   ф50

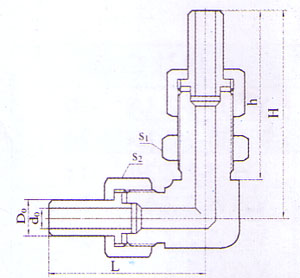

YZG5-9弯通穿板接头
Elbow Pipe through-board Connector


Do

do

L
H
h
S1
S2
代号Code
6
3
43
68
57
17
17
YZG5-9   ф6
10
6
51
76
63
22
19
YZG5-9   ф10
14
8
59
88
70
30
27
YZG5-9   ф14
18
10
67
95
75
36
32
YZG5-9   ф18
22
15
71
103
79
41
36
YZG5-9   ф22
28
20
79
111
84
50
41
YZG5-9   ф28
34
25
90
122
91
55
50
YZG5-9   ф34
42
32
100

137
100
65
60
YZG5-9   ф42
50
40
110
150
108
75
70
YZG5-9   ф50

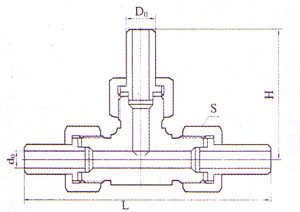

YZG5-10三通中间接头
T-pipe Intermediate Connector


Do
do
L

H
S
代号Code
6
3
82
41
17
YZG5-10   ф6
10
6
96
48
19
YZG5-10   ф10
14
8
116
58
27
YZG5-10   ф14
18
10
132
66
32
YZG5-10   ф18
22
15
138
69
36
YZG5-10   ф22
28
20
156
78
41
YZG5-10   ф28
34
25
176
88
50
YZG5-10   ф34
42
32
198
99
60
YZG5-10   ф42
50
40
218
109
70
YZG5-10   ф50

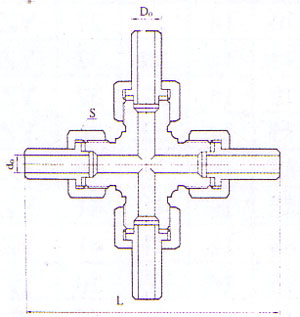

YZG5-11四通中间接头
Corssbar Intermediate Connector


Do

do

L
S
代号Code
6
3
82
17
YZG5-11   ф6
10
6
96
19
YZG5-11   ф10
14
8
116
27
YZG5-11   ф14
18
10
132
32
YZG5-11   ф18
22
15
138
36
YZG5-11   ф22
28
20
156
41
YZG5-11   ф28
34
25
176
50
YZG5-11   ф34
42
32
198
60
YZG5-11   ф42
50
40
218
70
YZG5-11   ф50

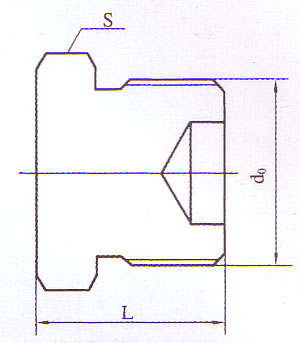

YZG5-12堵头
Plug


d
L
S
代号Code
M12*1.25
18
14

YZG5-12   M12*1.25

M16*1.5
20
17
YZG5-12   M16*1.5
M22*1.5
23
24
YZG5-12   M22*1.5
M27*1.5
25
30
YZG5-12   M27*1.5
M30*1.5
27
32
YZG5-12   M30*1.5
M36*2
31
41
YZG5-12   M36*2
M42*2
35
46
YZG5-12   M42*2
M52*2
41
55
YZG5-12   M52*2
M60*2
46
65
YZG5-12   M60*2

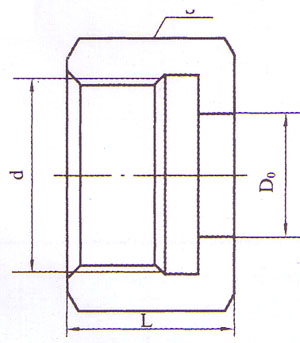

YZG5-13螺母
Nut


d
Do
L
S
代号Code
M12*1.25
6
12
17
YZG5-13   M12*1.25
M16*1.5
10
14
19
YZG5-13   M16*1.5
M22*1.5
14
17
27
YZG5-13   M22*1.5
M27*1.5
18
20
32
YZG5-13   M27*1.5
M30*1.5
22
21
36
YZG5-13   M30*1.5
M36*2
28
22
41
YZG5-13   M36*2
M42*2
34
26
50
YZG5-13   M42*2
M52*2
42
28
60
YZG5-13   M52*2
M60*2
50
30
70
YZG5-13   M60*2

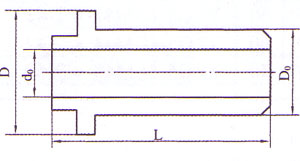

YZG5-14接管
Connecting pipe
Do

do

D
L
代号Code
6
3
10
25
YZG5-14   ф6
10
6
14
29
YZG5-14   ф10
14
8
20
33
YZG5-14   ф14
18
10
24
37
YZG5-14   ф18

22
15
27
38
YZG5-14   ф22
28
20
33
41
YZG5-14   ф28
34
25
39
44
YZG5-14   ф34
42
32
49
46
YZG5-14   ф42
50
40
57
50
YZG5-14   ф50

上一条： YZG5焊接式管接头
下一条： YZG铜制气动管路接头
友情链接
西安鼎新仪表设备有限公司
鼎新仪表
上润仪表
Copy Right 2009 By 郑州上润仪表有限公司|上润仪表| All Right Reserved
电话：0371-56756997 西安029-88630440 传真：0371-66221548 西安029-88636108 手机：18638795903|13909299426 联系人：吴先生
地址：郑州铭功路新太康路机电城二楼118号 邮箱：zzsryb@163.com 技术支持：郑州做网站郑州建网站
